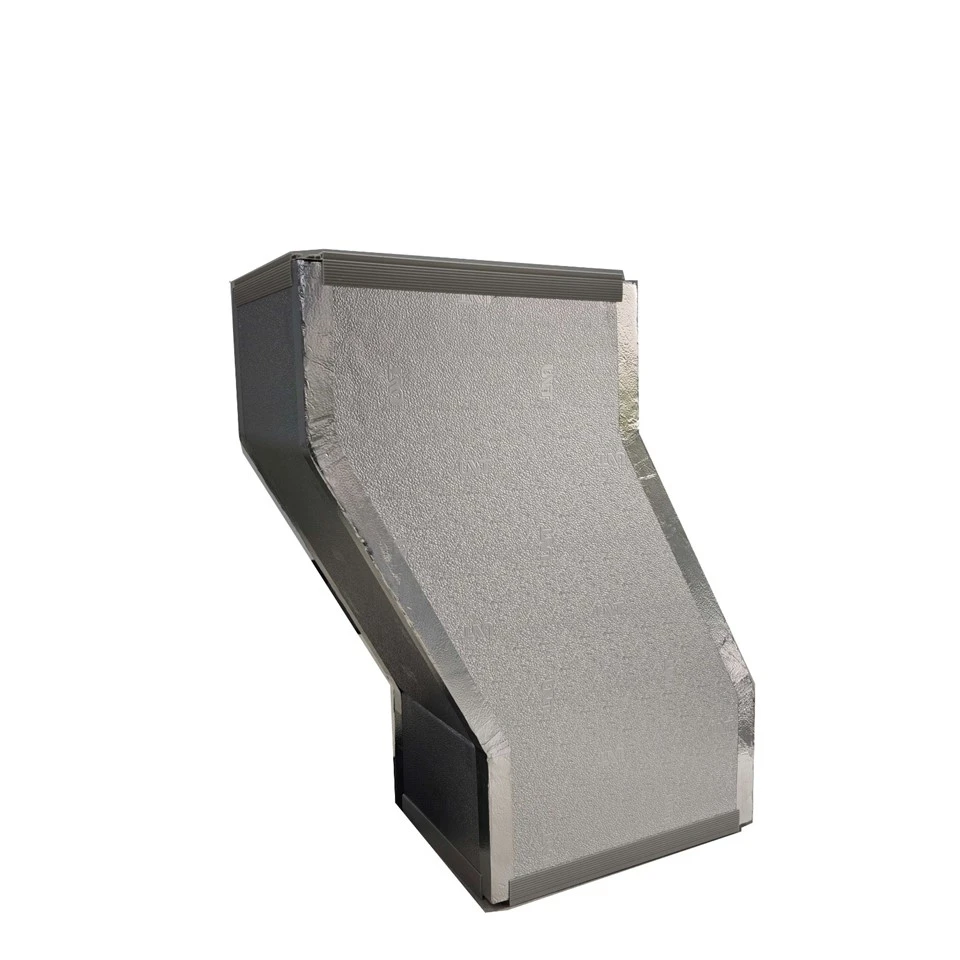

PIR Composite Insulation Foam Duct
PIR Composite Insulation Foam Duct מאמצת ליבת קצף PIR תאים סגורים-קשיחים עם פונה של רדיד אלומיניום דו-צדדי-. הוא כולל מוליכות תרמית נמוכה במיוחד, עמידות בפני אש גבוהה, משקל קל ואטימות אוויר, בשימוש נרחב בפרויקטים של אוורור HVAC וחיסכון באנרגיה-.
מִבְנֶה:כסף אלומיניום/ קצף PIR/ אלומיניום כסף
גוֹדֶל:3950*1200*20 מ"מ
צפיפות קצף:50-55 ק"ג/מ"ק
עובי אלומיניום:0.06 מ"מ או 0.08 מ"מ
צבע אלומיניום:כֶּסֶף
אֲרִיזָה:10 גיליונות/חבילה
כושר טעינה:710 גיליונות / 40'HQ (עמוס בשקיות ניילון)
660 גיליונות / 40'HQ (ארוז עם קופסת קרטון)
בידוד תרמי ובטיחות אש של PIR Composite Insulation Foam Duct
בהשוואה לתעלות אוויר מסורתיות של יריעות ברזל, לתעלות אוויר משולבות PIR אין בעיה של ניתוק שכבת בידוד או דליפת חום דרך פערים, ואובדן החום מופחת באופן משמעותי; מבנה התא הסגור- הגבוה מונע חדירת אדי מים, מבטל עיבוי וטפטוף על דופן הצינור, ושומר על ביצועי בידוד-לטווח ארוך ללא פגיעה, מפחית ביעילות את צריכת האנרגיה של מערכות מיזוג אוויר ועמידה בדרישות של חיסכון באנרגיה בבניין ותקני פחמן-נמוכים.
לחומר PIR יש ביצועי עמידות בפני אש מעולים בהשוואה לקצף פוליאוריטן PU רגיל. הוא אינו מטפטף או פולט עשן כאשר הוא נחשף לאש, ויכול למנוע ביעילות את התפשטות האש. בשילוב עם שכבת משטח מגן בלתי דליקים ברמה A-לא-, רמת עמידות האש הכוללת עומדת בתקני בטיחות אש מקומיים ובינלאומיים, מה שהופך אותו מתאים לשימוש במקומות ציבוריים מאוכלסים בצפיפות.
צינור פלדת ברזל מגולוון לעומת PIR מבודד טרום-לוח קצף צינור
|
ממד השוואה |
צינור פלדה מגולוון (תעלת GI, עם בידוד חיצוני) |
PIR Pre-Duct מבודד (PIR Composite Duct) |
הסבר על יתרון PIR |
|
1. מוליכות תרמית (ליבת בידוד) |
בידוד גומי ופלסטיק: 0.047–0.054 W/m·K צמר זכוכית: 0.054–0.070 Wm·K |
0.018–0.022 W/m·K(ב-23 מעלות) |
נמוך בכ-60%-70%., יעילות הבידוד הוכפלה, כמעט ללא גשר תרמי |
|
2. צפיפות פני השטח (משקל) |
6–8 ק"ג/מ"ר (בידוד של גיליון פלדה 0.5 מ"מ + 30 מ"מ) |
1.4-1.5 ק"ג/מ"ר |
קל יותר בכ-75%-80%., מפחית באופן משמעותי את העומס המבני בבניין |
|
3. אטימות אוויר (שיעור דליפת אוויר) |
5%–10% (איטום-באתר, פערים רבים) |
פחות או שווה ל-2%(חיבור טוני דיוק במפעל, שכבה אטומה לרדיד אלומיניום) |
דליפת אוויר פחתה ב-60%-80%, צריכת אנרגיית המאוורר מופחתת ב-15%-25% |
|
4. יעילות התקנה (-שעות אדם) |
בנייה דו-שלבית: ייצור תעלות + בידוד חיצוני; רף 100% |
שעות עבודה- מופחתות ב-40%-60%, התקנה טרומית-שלב אחד |
אין תהליך בידוד- באתר, אין צורך בכלי מתכת מקצועיים |
|
5. עובי כולל (תעסוקה בחלל) |
30-50 מ"מ (יריעת פלדה + בידוד + הגנה חיצונית) |
20 מ"מ (חומר ליבה משולב + שכבת משטח רדיד אלומיניום) |
חוסך שטח תקרה של 5-8 ס"מ, מתאים לפרויקטים צרים/שיפוץ |
|
6. ביצועי הפחתת רעש (רעש זרימת אוויר) |
רטט פלדה + פערי בידוד, הפחתת רעש של 3–5dB |
ליבת PIR סופגת 10-15dB, שיכוך רדיד אלומיניום מפחית רעידות |
אפקט בליעת קול מובנה-, מפחית את הצורך במשתיקי קול נוספים |
|
7. דירוג אש |
יריעת הפלדה אינה-דליקה (A1); צמר גומי/פלסטיק/זכוכית הוא Class B1 |
צינור האוויר הוא Class A1, חומר הליבה הואClass B1 (EN 13501-1) |
יוצר שכבת פחמן בחשיפה לאש, ללא טפטוף, עשן נמוך ולא- רעיל |
הדגשהPIR Composite Insulation Foam Ductיתרונות ליבה
1. בידוד אולטימטיבי, צריכת אנרגיה במחצית
GI Duct: חייב להיות עטוף בצמר גומי/פלסטיק או זכוכית 30-50 מ"מ, עם מוליכות תרמית גבוהה וגשרים תרמיים רבים,איבוד החום מגיע ל-20%-30%.
צינור PIR: מוליכות תרמית של חומר ליבה היא0.018–0.022 W/m·K, כלומר1/2.5של GI + גומי/פלסטיק, ללא גשרים תרמיים,איבוד חום < 2%.
מסקנת נתונים: חיסכון בתעלה של 10,000 מ"ר74,000–148,000 קוט"ששל חשמל מדי שנה, שווה ערך לכ-70,000–150,000 יואן בעלויות חשמל (1 יואן/קוט"ש).
2. קל במיוחד-, הפחתת עומס מבני
GI Duct: 6-8 ק"ג/מ"ר,מתלים מחוזקים ונושא עומס-מבנינדרשים עבור בניינים גדולים-במתחם/גבוהים-.
צינור PIR: 1.4-1.5 ק"ג/מ"ר,רק 1/5 ממשקל ה-GI, ניתן להגדיל את מרווח המתלים,עומס מבני מופחת ב-70%+.
תרחישים ישימים:רבי-קומות, מבני פלדה, שיפוץ בניינים ישנים, פרויקטים עם שטח תקרה מוגבלבעלי יתרונות משמעותיים.
3. דליפת אוויר-נמוכה במיוחד, יעילות מערכת גבוהה
GI Duct:-כיווץ באתר + איטום, שגיאות ידניות גדולות,דליפת אוויר 5%-10%, מאווררים פועלים בעומס גבוה במשך זמן רב.
צינור PIR: מפעלחריץ טנון + שחבור משולב סרט, רדיד אלומיניום סגור לחלוטין, נזילת אווירפחות או שווה ל-2%, צריכת אנרגיית המאוורר מופחתת ב-15%-25%.
תאימות לסטנדרטים: עומד בדרישות אטימות האוויר ברמה גבוהה- של EN 1507 ו-AS/NZS 3660.1.
4. התקנה מהירה, חיסכון בעבודה, תקופת הבנייה מקוצרת
GI Duct:-עלייה באתר ← חיתוך ← כיווץ ← שחבור ← עטיפת בידוד ← איטום,תהליכים רבים, תלויים בעובדים מיומנים.
PIR Duct: לוחות טרומיים במפעל, באתר-חיתוך → חיבור → תיקון, השלמת-שלב אחד,שעות עבודה-חסכו ב-40%–60%, המופעל על ידי עובדים רגילים.
השוואת תקופת בנייה: צינור בגודל 10,000 מ"ר לוקח 30 ימים עבור GI, בעוד PIRמסתיים תוך 12-18 ימים.
5. עיצוב -דק במיוחד, ניצול מקסימלי של שטח
GI Duct: יריעת פלדה 0.5 מ"מ + 30 מ"מ בידוד + הגנה חיצונית,עובי כולל 35-50 מ"מ, יש לשמור מספיק גובה תקרה.
צינור PIR:עובי משולב 20 מ"מ, תפוסת השטח ירדה ב-40%+תחת אותו נפח אוויר, מתאים לתקרות צרות, קומות ביניים, חדרים נקיים.
6. בידוד קול מובנה-, שדרוג נוחות
GI Duct: רטט בקיר צינור מתכת + פערי בידוד, רעשי זרימת אוויר50-60dB, נדרשים משתיקים נוספים.
צינור PIR: קצף PIRספיגת קול נקבובי, סופג רעש בתדר גבוה של 10-15dB-, שכבת משטח של רדיד אלומיניוםמדכא רטט, רעש הפעלה35-45dB, אין צורך בציוד בידוד קול נוסף.
7. בטיחות אש, יציבה ואמינה
GI Duct: יריעת הפלדה היא Class A1, אך בידוד חיצוני (גומי/פלסטיק/צמר זכוכית)מתכווץ, מטפטף ומעשןכאשר נחשפים לאש, מהווים סיכון להתפשטות האש.
צינור PIR: שכבת פני השטח של רדיד אלומיניום היא Class A1, חומר הליבה הוא Class B1,יוצר שכבת פחמן על פני השטחכאשר נחשף לאש,ללא טפטוף, עשן נמוך, לא-רעיל, חוסם את התפשטות הלהבות, תואם לתקני GB 8624-2012 ו-EN 13501-1.
8. חיי שירות ארוכים, תחזוקה-ללא תשלום, חיסכון בעלויות-במחזור חיים מלא
GI Duct: שכבת בידודמזדקן, נרטב ונופל תוך 5-8 שנים, הדורש תיקון/החלפה קבועים,דרוש שיפוץ כולל בעוד 15 שנים.
צינור PIR: PIR-תאי סגור הואעמיד במים-, עמיד בפני-הזדקנות, לא-דה למינציה ועמיד-עובש, שכבת פני השטח של רדיד אלומיניום עמידה- בפני קורוזיה,חיי שירות 20-30 שנים, כמעט ללא-תחזוקה, עלות מחזור חיים מלא מופחתת ב-30%+.
