Pre - Ductwork מבודד PU

Pre - Ductwork מבודד PU



PRE - תעלות PU (פוליאוריטן) מבודדות הן מערכת מהונדסת שלמה, {}}} המשמשת להעברת אוויר במערכות חימום, אוורור ומיזוג אוויר (HVAC). בניגוד למערכות מסורתיות הדורשות התקנת צינור מתכת ואז עוטף אותה בבידוד נפרד, פיתרון זה הואהכל - ב- - מוצר אחד.

זה מורכב מקשיחPolyurethane (PU) או Polyisocyanurate (PIR) ליבת קצףזה קשור ברציפות בין שתי שכבות שלנייר אלומיניוםפרצופים. לאחר מכן לוח זה מפוברק לתעלות, אביזרים ואביזרים.

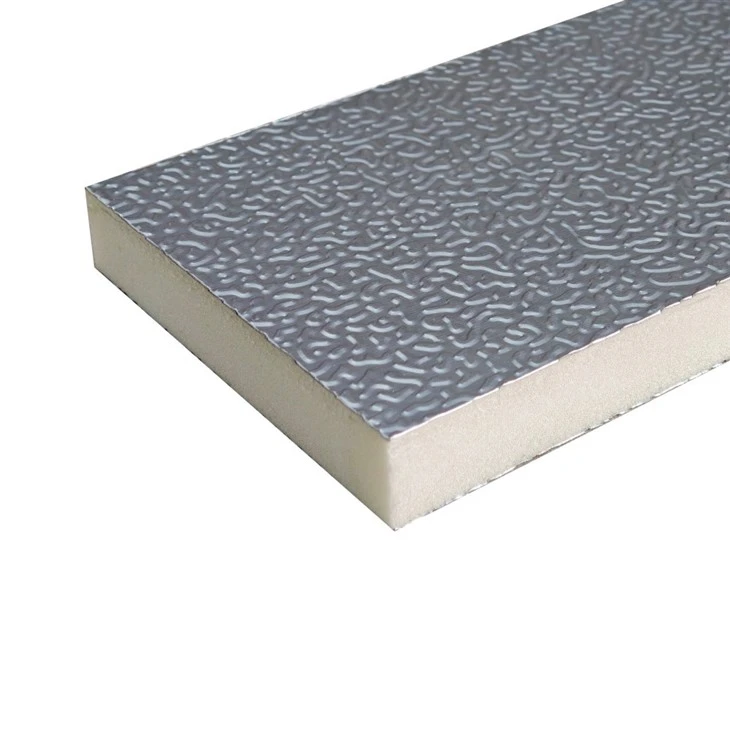

קטע צלב - קטע של - עבודות צינור מבודדות חושף את שלושת - בניית כריך שכבה:

אניה פנימית:שכבת נייר אלומיניום חלקה או מובלטת (בדרך כלל בעובי של 60 או 80 מיקרון) היוצרת את מעבר האוויר הפנימי. זה עמיד בפני קורוזיה - ומספק משטח חיכוך נמוך- לזרימת אוויר.

ליבת הבידוד:גרעין קצף התא נוקשה, סגור -.פוליאוריתן (PU)ו גרעין זה הוא לב המערכת, ומספק בידוד תרמי יוצא דופן וקשיחות מבנית.

שכבה חיצונית:נייר אלומיניום חלק או מובלט או שכבת גיליון אלומיניום עבה יותר המגנה על הליבה מפני נזק מכני וגורמים סביבתיים. שכבה זו כוללת לרוב רשת מיתוג או מדידה מודפסים להתקנה קלה.

הפאנלים נחתכים לגודל, מחורצים ומקופלים לתעלות. המפרקים אטומים במערכת נעילה קניינית ואטומים עם סרט נייר אלומיניום או דבק מיוחד של Sealeant כדי להבטיח מכלול אטום לחלוטין.

הסמכת PIR PRE - גיליון תעלות מבודד (PI)





בטיחות אש, מוליכות תרמית וביצוע פיזי

BS 476 חלק 6 & 7

ASNZS 1530.3

מוליכות תרמית

דחיסת כוח

CFC HCFC בחינם

PRE - גיליונות PU DuctWork מבודדים:

גודל רגיל: 3950*1200*20 מ"מ/ 2900*1200*20 מ"מ

צפיפות קצף PIR: 52 ק"ג/m3,

משקל: בערך 1.4 ק"ג/מ"ר

אריזה: 10 גיליונות/ קרטון נייר

טעינת מכולות:

40'HQמיכל: 3950/2900*1200*20 מ"מ, 10 גיליונות ארוזים בקרטון אחד, סה"כ 660 גיליונות (3950 מ"מ) / 880 גיליונות (2900 מ"מ).

20'GPמכולה: 2900*1200*20 מ"מ, 10 גיליונות ארוזים בקרטון אחד, סה"כ 400 גיליונות.



כיצד ליצור צינורות אוויר עם לוחות Pure - מבודד



תהליך הייצור של תעלות אוויר מבודדות לפני -

1. סימון

2. חיתוך

3. החלת דבק

4. קיפול

5. הקלטה

6. החלת פרופילים
